การควบคุมคุณภาพและตรวจสอบความสะอาดพื้นผิวแบบอัตโนมัติ ในกระบวนการผลิต

Controlling Cleanliness Automated and at the Process


พื้นผิวที่สะอาดเป็นสิ่งจำเป็นสำหรับงานเคลือบ กาว และรอยเชื่อม การตรวจสอบความสะอาดพื้นผิวหรือชิ้นส่วนอย่างละเอียดโดยใช้อุปกรณ์วัดค่าฟลูออเรสเซนต์ จะช่วยลดความเสี่ยงของปัญหาต่างๆ และช่วยให้มั่นใจได้ว่างานของคุณจะได้ผลลัพธ์ที่มีคุณภาพสูง


ผู้เขียน: Sita Messtechnik GmbH โดย Stefan Büttner, Applications - Product Specialist Fluorescence Measurement และ André Lohse, Head of Applications

วันที่เผยแพร่: 2565

แปลโดย: บริษัท เอช.เจ.อุงเคิล (ไทย) จำกัด, ตัวแทนจำหน่ายแต่งตั้งของ Sita Messtechnik GmbH อย่างเป็นทางการ


SITA FluoScan 3D and SITA Clean Line CI

พื้นผิวที่สะอาดปราศจากข้อบกพร่องนั้นถือเป็นสิ่งสำคัญยิ่งต่อการควบคุมคุณภาพของผลิตภัณฑ์ในการผลิตภาคอุตสาหกรรม Sita Messtechnik ผู้ผลิตอุปกรณ์ตรวจวัดจากเยอรมนี นำเสนอโซลูชันที่ช่วยให้มั่นใจได้ว่าพื้นผิวจะสะอาดปราศจากข้อบกพร่อง อุปกรณ์ขนาดมือถือและอุปกรณ์อินไลน์ของ Sita นั้นใช้งานทั่วโลกมานานหลายปี เพื่อ:

  • ตรวจจับการปนเปื้อนของฟิล์ม: เทคโนโลยีการวัดแบบฟลูออเรสเซนต์สามารถตรวจจับสารปนเปื้อนบนพื้นผิวส่วนประกอบได้อย่างแม่นยำ แม้ว่าจะมองไม่เห็นด้วยตาเปล่าก็ตาม

  • ควบคุมความสะอาดแบบไม่สัมผัส: เทคโนโลยีนี้ช่วยให้ตรวจสอบความสะอาดของพื้นผิวได้โดยไม่ต้องสัมผัส ป้องกันความเสี่ยงต่อการปนเปื้อนเพิ่มเติม

  • วิเคราะห์เชิงลึก: อุปกรณ์ของ Sita สามารถวิเคราะห์ปริมาณ ตำแหน่ง และการกระจายของสารปนเปื้อนบนพื้นผิว ช่วยให้ระบุสาเหตุของปัญหาและหาแนวทางแก้ไขได้อย่างมีประสิทธิภาพ


ด้วยอุปกรณ์ของ Sita Messtechnik ผู้ผลิตในภาคอุตสาหกรรมต่าง ๆ มั่นใจได้ว่า ผลิตภัณฑ์ของตนจะได้มาตรฐานคุณภาพที่สูงสุด




คลิกหัวข้อเพื่อเลือกอ่าน

จากอุปกรณ์ตรวจวัดขนาดพกพาสู่ระบบอัตโนมัติเต็มรูปแบบ

จุดเด่นของอุปกรณ์ตรวจวัดขนาดพกพาอยู่ที่ความง่ายในการใช้งานและความยืดหยุ่นสูงสำหรับการตรวจวัดชิ้นส่วนที่มีรูปทรงหลากหลาย โดยมักใช้การสุ่มตัวอย่างในการตรวจสอบเท่านั้น ในขณะที่การตรวจสอบอินไลน์แบบอัตโนมัติเต็มรูปแบบนั้นทำงานร่วมกับหุ่นยนต์ ติดตั้งบนสายการผลิต และได้รับการปรับแต่งตามรูปทรงของชิ้นส่วนเฉพาะ เพื่อตรวจวัดชิ้นส่วนทุกชิ้นในรอบสายการผลิตและให้ข้อมูลการตรวจวัดที่ละเอียดมากขึ้น


การควบคุมความสะอาดอัตโนมัติแบบเต็มรูปแบบ

ในการปิดช่องว่างระหว่างระบบตรวจวัดแบบพกพาและแบบอินไลน์ Sita ได้พัฒนา Fluo Scan 3D ระบบตรวจสอบความสะอาดอัตโนมัติที่ล้ำสมัย ซึ่งมีความยืดหยุ่นสำหรับการตรวจวัดรูปทรงต่างๆ ของชิ้นส่วน ความหนาแน่นในการวัดสูง และระบบอัตโนมัติระดับสูง เพื่อการตรวจสอบพื้นผิวในบริเวณที่มีรอยเชื่อม (Welding) หรือการยึดติด (Bonding)

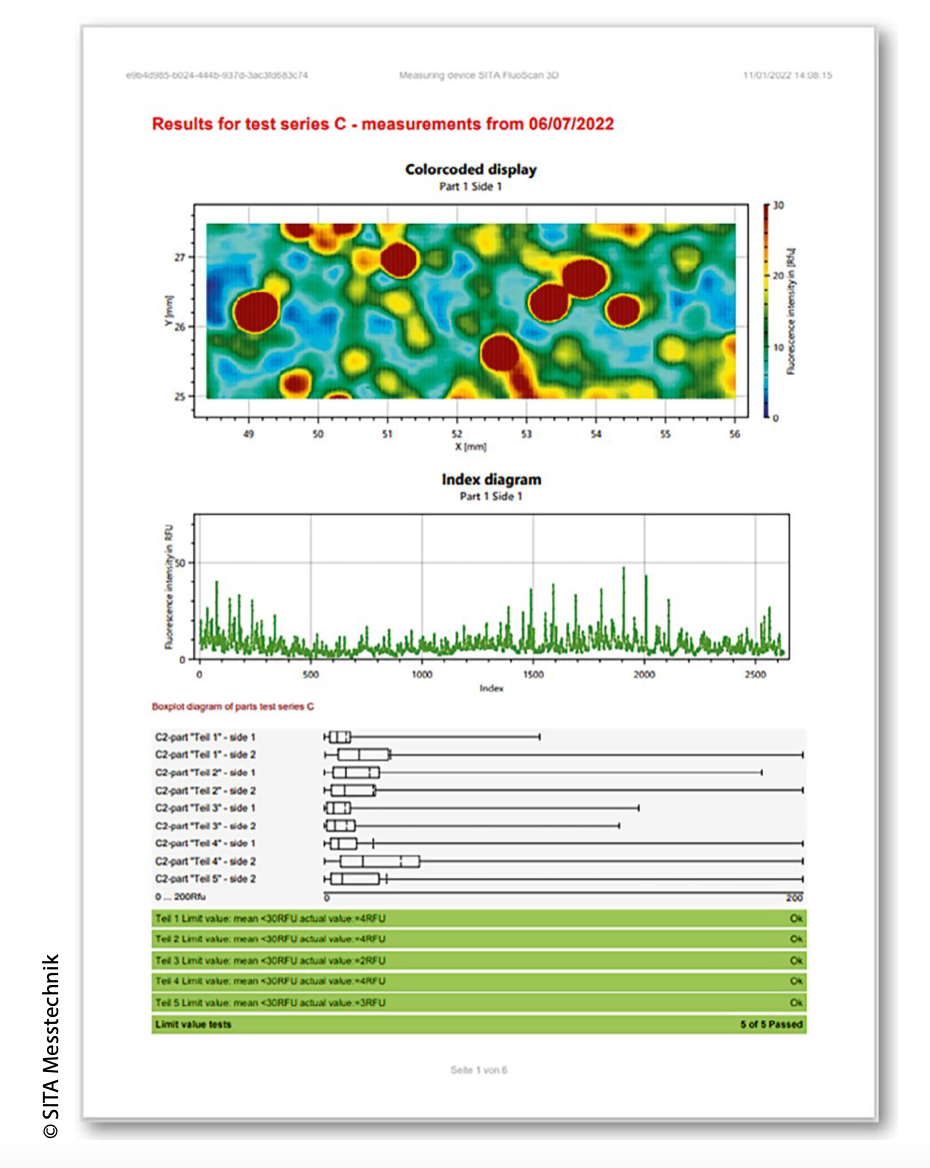

ตัวอย่างรายงานจาก SITA FluoScan 3D







ตัวอย่างรายงานที่มีการแสดงรหัสสีของการวัดความละเอียดสูง (ด้านบน) การแสดง Boxplot (กลาง) และการตรวจสอบขีดจำกัด (ด้านล่าง)










Sita Fluo Scan 3D ทำงานด้วยเทคโนโลยีล้ำสมัย ผสมผสานเซ็นเซอร์เรืองแสงอินไลน์เข้ากับระบบกลไกอัจฉริยะ

  • เซ็นเซอร์เรืองแสงอินไลน์: ตรวจจับสิ่งปนเปื้อนบนพื้นผิวได้อย่างแม่นยำ

  • ระบบกลไกเคลื่อนที่ 3 แกน: ควบคุมการเคลื่อนที่ของเซ็นเซอร์ด้วยความรวดเร็วและแม่นยำ

  • อัตราการสแกน 100Hz: เก็บข้อมูลรายละเอียดได้มากถึง 100 ครั้งต่อวินาที

  • ความเร็วการเคลื่อนที่ของแกนสูงถึง 150 มม./วินาที: สแกนพื้นผิวขนาดใหญ่ได้อย่างรวดเร็ว


คุณสมบัติของ FluoScan 3D

ฟังก์ชันการสแกนหลายส่วน: ประหยัดเวลาและอัตโนมัติ

FluoScan 3D มาพร้อมฟังก์ชันการสแกนหลายส่วนที่ช่วยให้สามารถตรวจวัดส่วนประกอบต่าง ๆ บนตัวพาชิ้นงานได้พร้อมกัน ประหยัดเวลาและเพิ่มประสิทธิภาพการทำงาน การวัดค่าต่าง ๆ ทำได้อย่างอัตโนมัติในครั้งเดียว โดยไม่ต้องเสียเวลาปรับตั้งค่าหรือเปลี่ยนชิ้นงาน


กำหนดค่าขีดจำกัดและตรวจสอบผลลัพธ์อย่างยืดหยุ่น

ซอฟต์แวร์การวัดและควบคุมที่พัฒนาขึ้นมาเป็นพิเศษสำหรับ FluoScan 3D ช่วยให้ผู้ใช้สามารถกำหนดค่าขีดจำกัดสำหรับค่าต่างๆ ได้อย่างยืดหยุ่นตามเกณฑ์ที่ต้องการ ระบบช่วยให้ผู้ใช้สามารถตรวจสอบผลลัพธ์การวัดค่าได้อย่างสะดวกและรวดเร็ว


รายงานอัตโนมัติ: บันทึกข้อมูลและสร้างรายงาน

FluoScan 3D สามารถบันทึกลำดับการวัดค่าแต่ละรายการสำหรับการดำเนินการอัตโนมัติ ช่วยให้ผู้ใช้สามารถเรียกใช้งานการวัดค่าซ้ำได้โดยไม่ต้องเสียเวลาตั้งค่าใหม่ นอกจากนี้ ระบบยังแสดงภาพข้อมูลจำนวนมาก และผู้ใช้สามารถสร้างเทมเพลตรายงานสำหรับการรายงานอัตโนมัติด้วยกล่องเครื่องมือแบบใหม่





กล่องเครื่องมือสำหรับการประเมินที่มีประสิทธิภาพและการสร้างรายงานที่ยืดหยุ่น





การติดตามและประเมินผล: ควบคุมกระบวนการตั้งแต่ต้นทางถึงปลายทาง

FluoScan 3D มาพร้อมเครื่องสแกนบาร์โค้ดในตัว ช่วยให้สามารถจับรหัสชิ้นส่วนโดยอัตโนมัติเพื่อการควบคุม การติดตาม และการประเมินผลตั้งแต่ต้นทางถึงปลายทาง ผู้ใช้สามารถติดตามสถานะการผลิตและประเมินผลลัพธ์ของชิ้นส่วนแต่ละชิ้นได้อย่างสะดวก


การปรับเซ็นเซอร์อัตโนมัติ: แม่นยำและเชื่อถือได้

FluoScan 3D มีระบบปรับเซ็นเซอร์อัตโนมัติ ช่วยให้มั่นใจได้ว่าการวัดค่าทุกครั้งมีความแม่นยำและเชื่อถือได้ เหมาะสำหรับการรวบรวมข้อมูลและการทดสอบความสามารถของกระบวนการสำหรับชุดส่วนประกอบขนาดใหญ่และชิ้นส่วนประเภทต่างๆ


โซลูชันที่ออกแบบมาเพื่อการผลิตที่มีประสิทธิภาพ

FluoScan 3D ได้รับการออกแบบมาเพื่อตอบสนองความต้องการของการผลิตที่มีประสิทธิภาพ เหมาะสำหรับการใช้งานในอุตสาหกรรมที่ต้องการความแม่นยำสูงและอัตราความล้มเหลวต่ำ โซลูชันนี้ช่วยให้ผู้ใช้สามารถรับประกันคุณภาพและควบคุมกระบวนการผลิตได้อย่างมีประสิทธิภาพ


การใช้งานอันหลากหลายของ FluoScan 3D

FluoScan 3D ถูกนำไปใช้ในอุตสาหกรรมยานยนต์ เพื่อตรวจสอบความสะอาดของชิ้นส่วนอะลูมิเนียมหล่อขึ้นรูป (Die-cast) ซึ่งทำหน้าที่ปกป้องระบบอิเล็กทรอนิกส์ ระบบควบคุมเครื่องยนต์ และระบบเกียร์ โดยชิ้นส่วนเหล่านี้ประกอบด้วยอย่างน้อย 2 ชิ้นที่ยึดติดกันด้วยกาวเหลว ก่อนทำการยึดติด จำเป็นต้องทำความสะอาดเพื่อกำจัดสารปล่อย (Release agent) และน้ำหล่อเย็น (Cooling Lubricant) ที่ใช้ในกระบวนการหล่อขึ้นรูปและการกลึง


ขั้นตอนสำคัญในการตรวจสอบความสะอาดของชิ้นส่วนเหล่านี้คือ ร่องซีลรอบตัว (Circumferential Sealing Groove) ลักษณะที่เป็นร่องทำให้ทำความสะอาดได้ยากกว่าบริเวณอื่น ๆ การตรวจวัดด้วย FluoScan 3D ซึ่งอาศัยหลักการเรืองแสง (Fluorescence) ช่วยให้ตรวจสอบความสะอาดของร่องซีลได้อย่างแม่นยำ และช่วยให้มั่นใจในคุณภาพของการยึดติด โดยเครื่องมือนี้สามารถวัดค่าได้หลายจุดบนพื้นผิวที่จะทำการยึดติดโดยตรง


นอกจากนี้ FluoScan 3D ยังสามารถนำไปใช้ในอุตสาหกรรมอิเล็กทรอนิกส์และพลังงานไฟฟ้า รวมถึงการผลิตมอเตอร์สำหรับรถยนต์ไฮบริดและรถยนต์ไฟฟ้า ซึ่งพื้นผิวที่สะอาดเป็นสิ่งจำเป็นพื้นฐานสำหรับการเชื่อมต่อด้วยกระบวนการต่าง ๆ เช่น การเชื่อมแบบเสียดสี (Friction Welding) การเชื่อมเลเซอร์ (Laser Welding) การบัดกรี (Soldering) และการยึดติด (Bonding) FluoScan 3D เหมาะสำหรับการตรวจสอบหาฟิล์ม/สิ่งปนเปื้อน เช่น ตรวจสอบร่องรอยของน้ำมันเจาะ (Punching Oil) ในจุดที่เจาะรู หรือตรวจสอบเศษของวัสดุเคลือบหลังจากการลอกออก (Insulation Residues after Decoating)


เทคโนโลยีการวัดเรืองแสง (Fluorescent) ที่ได้รับการพิสูจน์แล้ว

เครื่องมือวัดเรืองแสงของ Sita ได้รับการพัฒนาอย่างต่อเนื่องมากว่า 15 ปี จึงมีความน่าเชื่อถือ แข็งแรง และใช้งานง่ายในภาคอุตสาหกรรม อีกทั้ง ยังมีหลากหลายรูปแบบ ได้แก่ เครื่องมือวัดแบบมือถือ เครื่องมือวัดแบบอินไลน์ และ FluoScan 3D ซึ่งเป็นระบบตรวจสอบการผลิตแบบอัตโนมัติ การเลือกซื้อนั้นขึ้นอยู่กับการใช้งานและข้อกำหนดด้านคุณภาพของผู้ใช้


FluoScan 3D มีจุดเด่นตรงความยืดหยุ่นสูง สามารถตรวจสอบชิ้นส่วนที่มีรูปทรงแตกต่างกันได้อย่างครอบคลุม ด้วยความหนาแน่นของจุดวัดที่สูง ผู้ใช้สามารถควบคุมกระบวนการผลิตได้อย่างต่อเนื่อง และป้องกันข้อผิดพลาด โดยระบบจะแจ้งเตือนทันทีเมื่อค่าพารามิเตอร์ของกระบวนการเบี่ยงเบนไปจากเป้าหมาย จึงช่วยลดต้นทุนการแก้ไขชิ้นงานหรือการเรียกคืนสินค้าได้อย่างมีประสิทธิภาพ


Translation was made under responsibility of H.J.Unkel Thailand.





หากท่านสนใจในสินค้า Sita Messtechnik สามารถติดต่อได้ที่ H.J.Unkel (Thai) Limited

บริษัทฯ ยินดีอย่างยิ่งที่จะให้บริการทุกท่านด้วยความเชี่ยวชาญในสินค้าและงานบริการกว่า 45 ปี
